Высокоэффективная конусная дробилка по серии CS
Конусная дробилка с камерой стандартного типа используется для среднего дробления, камера среднего типа используется для мелкого дробления, а камера с короткой головкой используется для сверхтонкого дробления.
Принцип работы конусной дробилки с пружинным механизмом
Конусная дробилка измельчает материалы рабочей поверхностью между подвижным конусом и неподвижным конусом. Поэтому она более совершенна и эффективна, чем щековая дробилка. Подвижный конус поддерживается сферическим подшипником и закреплен на подвесном вертикальном валу, который установлен в эксцентриковой втулке, а втулка установлена на стопорном и толкающем подшипнике. Подвижный конус и вертикальный вал приводятся в движение эксцентриковой втулкой вала вместе. Эксцентриковая втулка вала приводится в движение горизонтальным валом и ребристым зубчатым колесом, а колесо конвейерной ленты приводится в движение двигателем через клиновые ремни. Нижняя часть вертикального вала установлена в эксцентриковой втулке. Когда эксцентриковая втулка вращается, существует коническая поверхность, выровненная валом. Когда подвижный конус приближается к неподвижному конусу, камни измельчаются на куски, когда подвижный конус уходит, измельченные материалы выгружаются из выпускного отверстия. Фиксированный конус можно поднимать или опускать, регулируя настройку ширины выпускного отверстия, в результате чего регулируется размер выходного продукта.

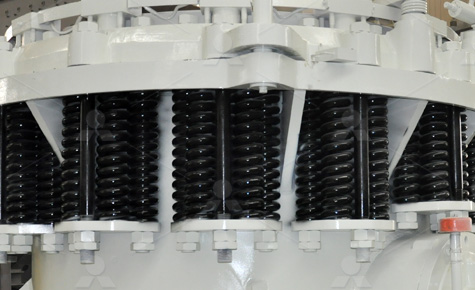

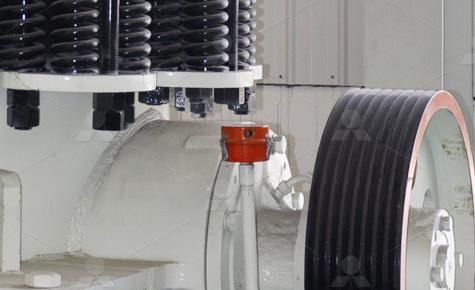

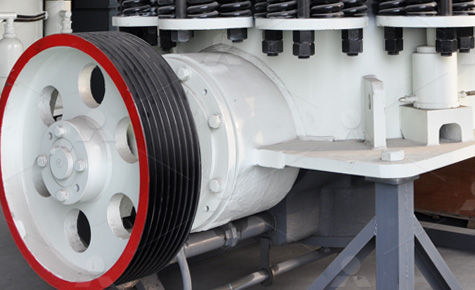

Детали конусной дробилки с пружиной
Характеристики - Технические данные
| Модель | Диаметр подви-жного конуса | Тип камеры | размер входа(мм) | Размер отвер стия на выходе (мм) | Скорость вращения вала (об/мин) | Мощность Электр- омотора (кВт) |
Производ-ительность (т/час) | Масса (т) | Габарит (д*ш*в) (мм) | |
| Закр-ытым (мм) | Откр-ытым (мм) | |||||||||
| CSB75 | 900 (3′) | Для тонкого дробления | 83 | 102 | 9-22 | 580 | 75(100) | 45-91 | 15 | 2821×1880 ×2164 |
| Для крупного дробления | 159 | 175 | 13-38 | 59-163 | ||||||
| CSB160 | 1295 (4 1/4′) | Для тонкого дробления | 109 | 137 | 13-31 | 485 | 185(250) | 109-181 | 27 | 2800×2342 ×2668 |
| Для среднего дробления | 188 | 210 | 16-31 | 132-253 | ||||||
| Для крупного дробления | 216 | 241 | 19-51 | 172-349 | ||||||
| CSB240 | 1650 (5 1/2′) | Для тонкого дробления | 188 | 209 | 16-38 | 485 | 240(320) | 181-327 | 55 | 3911×2870 ×3771 |
| Для среднего дробления | 213 | 241 | 22-51 | 258-417 | ||||||
| Для крупного дробления | 241 | 268 | 25-64 | 299-635 | ||||||
